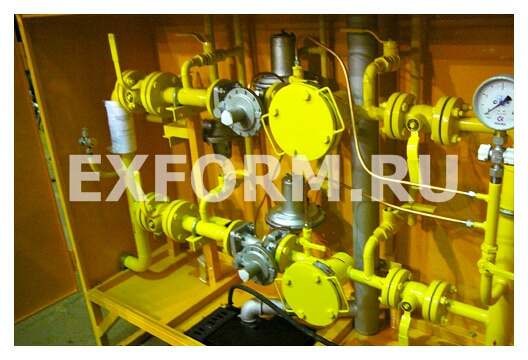

Газорегуляторный пункт представляет собой шкаф, в котором смонтированы основная линия редуцирования и байпасная ветка, либо резервная линия. Основная линия редуцирования состоит из крана входного, фильтра газового, регулятора давления газа и выходного крана. В случае аварии на основной линии подача газа к потребителю осуществляется через обводную линию (байпас), в состав которой входят два крана: запорный, регулирующий и манометр.
Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами. Фильтр газовый используется для очистки газа от механических примесей. Степень загрязнения фильтра можно определить по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам, установленным на катушках до и после фильтра.
| Комплектация основная линия редуцирования ГРПН 300 |
Комплектация пунктов ГРПН-300 на заводе«Экс-Форма»:
|
|
- входной кран, - газовый фильтр, - регулятор давления газа, - выходной кран, - сбросные клапаны.
|
- ГРПН-300-10-0,3: металлический шкаф, один регулятор давления с Рвх от 0,05 до 0,3 МПа и диаметром седла 10 мм; - ГРПН-300-6-1,2: металлический шкаф, один регулятор давления с Рвх от 0,05 до 1,2 МПа и диаметром седла 6 мм; - ГРПН-300-4-1,2: металлический шкаф, один регулятор давления с Рвх от 0,05 до 1,2 МПа и диаметром седла 4 мм; - ГРПН-300-01-10-0,3: металлический шкаф, два регулятора давления с Рвх от 0,05 до 0,3 МПа и диаметром седла 10 мм; - ГРПН-300-01-6-1,2: металлический шкаф, два регулятора давления с Рвх от 0,05 до 1,2 МПа и диаметром седла 6 мм; - ГРПН-300-01-4-1,2: металлический шкаф, два регулятора давления с Рвх от 0,05 до 1,2 МПа и диаметром седла 4 мм. |
По желанию заказчика ГРПН-300 может изготавливаться с резервной линией и байпасом, идентичными основной.
Технические характеристики
| ГРПН-300, ГРПН-300-01 с РДУ-32/С1 |
ГРПН-300, ГРПН-300-01 с РДУ-32/С2 |
ГРПН-300, ГРПН-300-01 с РДУ-32/С3 |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| Рабочая среда | природный газ по ГОСТ 5542-87 | ||||||||
| Диаметр седла, мм | 10 | 6 | 4 | 10 | 6 | 4 | 10 | 6 | 4 |
| Максимальное давление на входе, МПа | 0,3 | 1,2 | 1,2 | 0,3 | 1,2 | 1,2 | 0,3 | 1,2 | 1,2 |
| Диапазон настройки выходного давления, кПа | от 1 до 2 | от 2 до 3,5 | от 3,5 до 5 | ||||||
| Максимальная пропускная способность, м³/ч | 0,3 | 1,2 | 1,2 | 0,3 | 1,2 | 1,2 | 0,3 | 1,2 | 1,2 |
| Система обогрева | газовая | ||||||||
| Номинальное давление для системы обогрева, Па (мм вод.ст) | 3000 (300) | ||||||||
| Расход газа для системы обогрева, м³/ч | 0,05±15% | ||||||||
| Масса, кг, не более | 200 | ||||||||
| Средний срок службы, лет, не менее | 15 |
||||||||
