Газорегуляторные пункты шкафные ГРПШ-13-1Н(В)У1 с одной линией редуцирования и байпасом на базе регулятора давления газа РДГ-50Н(В) используются для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.
Завод "Экс-Форма" изготавливает данные пункты в климатическом исполнении соответствующем У1 ГОСТ 15150 (от -40°С до +40°С).

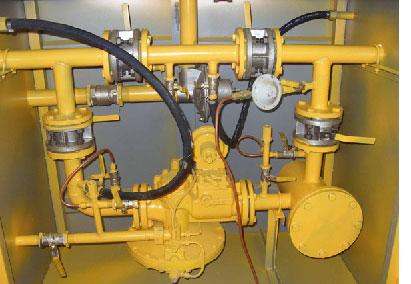

Газорегуляторный пункт шкафной изготовлен в виде рамной сварной конструкции, обшитой стальными листами, в которой расположено газовое оборудование. В конструкции пункта предусмотрена естественная постоянно действующая вентиляция, через жалюзийные решетки, которая обеспечивает трехкратный воздухообмен в час.
Для изготовления пункта используются детали собственного производства, что гарантируют надежное функционирование.
| Наименование | ГРПШ-13-1Н(В)-У1 | |
|---|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-50Н | РДГ-50В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-50Н (В) | |
| При Рвх: 0,05 МПа | 330 | - |
| При Рвх: 0,1 МПа | 600 | 600 |
| При Рвх: 0,2 МПа | 950 | 950 |
| При Рвх: 0,3 МПа | 1250 | 1250 |
| При Рвх: 0,4 МПа | 1550 | 1550 |
| При Рвх: 0,5 МПа | 1850 | 1850 |
| При Рвх: 0,6 МПа | 2150 | 2150 |
| При Рвх: 0,7 МПа | 2500 | 2500 |
| При Рвх: 0,8 МПа | 2800 | 2800 |
| При Рвх: 0,9 МПа | 3100 | 3100 |
| При Рвх: 1,0 МПа | 3400 | 3400 |
| При Рвх: 1,1 МПа | 3700 | 3700 |
| При Рвх: 1,2 МПа | 4050 | 4050 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |
| Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
| Температура окружающего воздуха, °С | -40...+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Расход для системы обогрева, м³/ч | 0,05±15% | |
|
Ду 50 Ду 50 Ду 25 |
|
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 | |
| Межремонтный интервал (ТР, ТО) | 3 | |
| Средний срок службы, лет | 15 | |
| Назначенный срок службы, лет | 40 | |
| Масса, кг | 120 |
|
