ГРПШ-07-2У1 - шкафные газорегуляторные пункты с основной и резервной линиями редуцирования на базе регуляторов газа РДНК-1000. Используются для снижения среднего и высокого давления газа на низкое и его стабилизации на заданном уровне в системах газоснабжения промышленных и бытовых объектов.

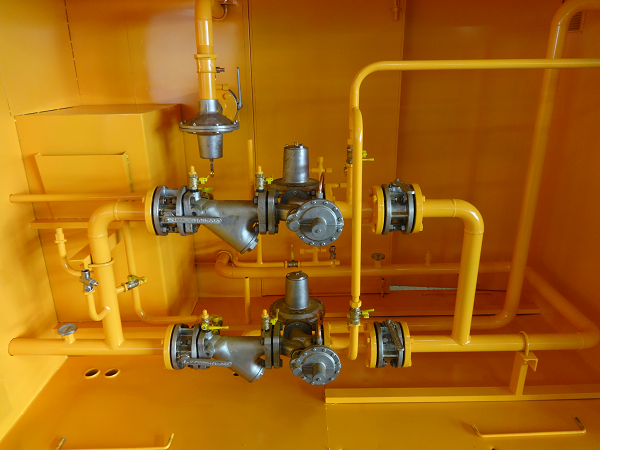

Устройство и принцип работы ГРПШ-07-2У1
Шкафные ГРП, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

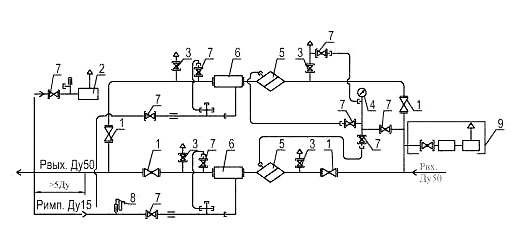

В состав пункта входят: узел фильтра; основная линия редуцирования давления газа; резервная линия редуцирования давления газа. В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.
Основные технические характеристики ГРПШ-07-2У1
| Наименование | ГРПШ-07-2У1 |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-1000 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 0,5 |
| Пропускная способность, м³//ч, при входном давлении, Мпа: | РДНК-1000 |
| При Рвх: 0,05 МПа | 70 |
| При Рвх: 0,1 МПа | 130 |
| При Рвх: 0,2 МПа | 280 |
| При Рвх: 0,3 МПа | 450 |
| При Рвх: 0,4 МПа | 600 |
| При Рвх: 0,5 МПа | 700 |
| При Рвх: 0,6 МПа | 900 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | |
| При повышении входного давления, кПа: | 1,2 — 1,8 |
| При понижении входного давления, кПа: | 0,2 — 0,5 |
| Клапан предохранительный сбросной | ПСК-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,0 — 6,5 |
| Температура окружающего воздуха, °С | -40...+60 |
| Система обогрева | газовое или без обогрева |
| Расход для системы обогрева, м³//ч | 0,05±15% |
|
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 35 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 150 |
